Векса-45-МА

Ливневые очистные сооружения

По запросу RUB
Очистные сооружения для очистки ливневых сточных вод Векса-45-МА. Производительность очистки 45 л/с
Характеристики
Характеристики
Производительность45 л/с
162 м3
Габариты корпусов11600х2400 - 1 шт
Размеры установки
длина11600 мм
высота2580 мм
ширина2400 мм
Высота патрубков
входного2200 мм
выходного1850 мм
Диаметр корпуса2400 мм
Диаметр патрубков315 мм
Рабочий объём?48,7 м3
Масса (сухая/с водой)?3,5/52,2 т
Объём нефтепродуктов0,89 м3
Объём осадка6,02 м3
Сорбционных фильтров11 шт
Технических колодцев6 шт
Корпусов1 шт
Базовая комплектация
Корпус1 шт
Люк6 шт
Комплект сорбционных фильтров1 шт
Руководство по эксплуатации1 шт
Дополнительная комплектация
Монтажный комплект?1 шт
Доп. комплект сорбционных фильтров1 шт
Датчик уровня нефтепродуктов1 шт
Датчик уровня осадка1 шт
Лестница алюминиевая6 шт
Показатели очистки поверхностных стоков
ЗагрязнительНа входе, макс.На выходе
ВексаВекса-М
Взвешенные в-ва, мг/л300053
Нефтепродукты, мг/л?1100,30,05
ХПК, мгO212001010
БПК5, мгO215022
Описание

Эскиз Векса-45-МА

01. Монтаж оборудования на железобетонную плиту



02. Монтаж оборудования под проезжую часть

Описание ЛОС Векса

Ливневые очистные сооружения Векса-45 МА представляют собой установку в виде цилиндрического резервуара из композитного материала горизонтального исполнения. Корпус изготовлен путем кольцевой и перекрестной намотки армированных нитей, закрепленных связующими смолами европейского производства. Такая конструкция придает прочность и долговечность установки. На корпусе располагается 6 технических колодцев обслуживания.

Внутри корпус разделен на отсеки, в которых поэтапно происходит очистка поверхностных вод от крупных и мелких фракций взвешенных веществ и нефтепродуктов.

Комплектация

В комплектацию очистных сооружений ливневых стоков входит стеклопластиковый корпус с перегородками. Технические колодцы оснащены стеклопластиковыми люками, при размещении установки под проезжей частью - чугунными люками.

Комплект сорбционных фильтров изготовлен из полимерных материалов и активированного угля. Входной и выходной патрубки - из НПВХ.

Дополнительные опции

Дополнительно в состав очистных сооружений ливневых стоков входят 6 лестниц для обслуживания, монтажный комплект и комплект запасных фильтроэлементов, а также датчики уровня нефтепродуктов и осадка.

Ступени очистки

Поверхностные сточные воды проходят несколько ступеней очистки:

  • грубая очистка от мусора и крупных фракций взвешенных веществ в пескоуловителе;
  • очистка от тонкодисперсных веществ и неэмульгиованных нефтепродуктов на тонкослойном отстойнике;
  • разделение воды и масляной эмульсии в коалесцентном сепараторе, укрупнение капель нефтепродуктов и подготовка стоков для поступления на сорбционные фильтры;
  • освобождение стоков от оставшихся нефтепродуктов на сорбционных фильтрах.

Очистка ливневых сточных вод соответствует ПДК для сброса в городскую ливневку и для сброса на рельеф местности в зависимости от комплектации.

Преимущества

Важным преимуществом ЛОС Векса-45 МА является высокая степень очистки от нефтепродуктов и взвешенных веществ до предъявляемых требований ПДК.

Коррозионная устойчивость материалов изготовления, их качество и высокая культура производства продлевает срок службы изделия до 50 лет. Установка сопровождается полной технической и нормативной документацией, предоставляются услуги шеф-монтажа и пусконаладки.

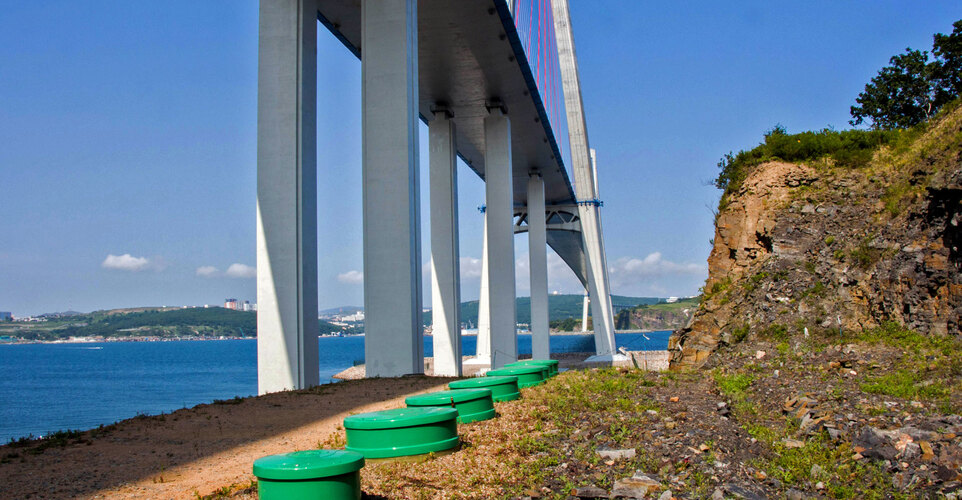

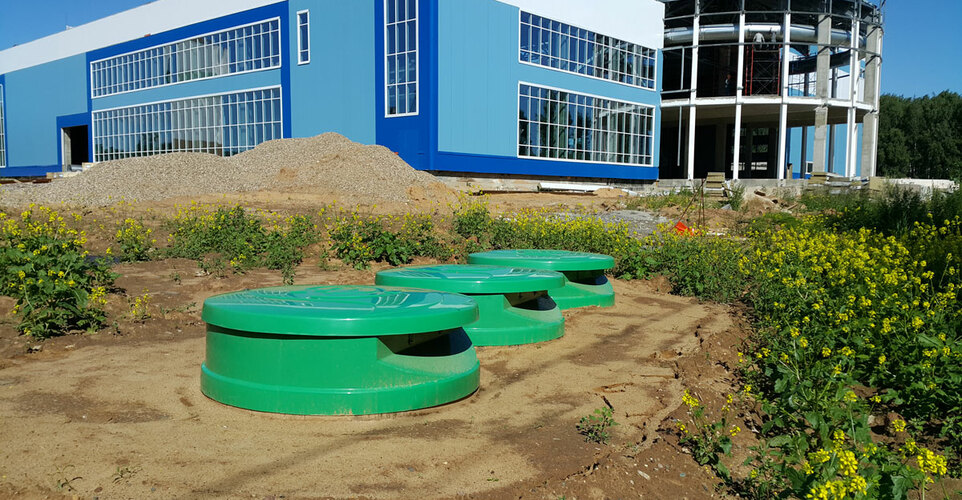

Фотогалерея оборудования
